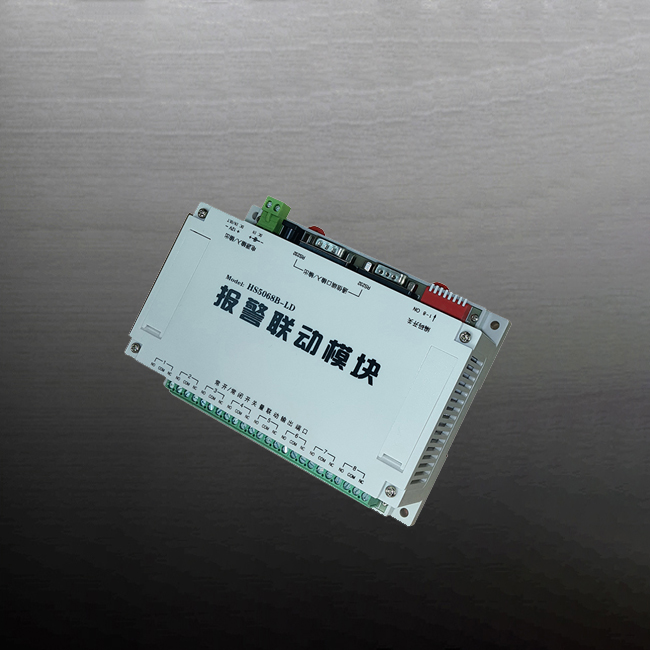

把RS232输入信号转换成分路的常开、常闭触点输出，供DVR或其它外部控制设备使用，启动调用预置的指令及辅助功能，并作出响应（如自动切换画面、自动录像、灯光联动控制等）。DIP八位开关用来选择触点对应方位号码（8个为一块）。多个联动模块通过RS232线可级联，增加告警输入容量。本设备在通用机柜上前后都可安装，为台式安装型。
1）电源输入：采用DC电源插座和插拨式接线端子，方便外接电源的输入和多模块级联，并具有极性保护功能
2）告警联动：当收到接收主机的1－8号信号（RS232信号），对应1－8号方位的继电器动作、LED点亮、输出时间2秒后复位
3）模块扩容：模块容量为8路，可采用八块相级联的方式最大扩容至64路。需对DIP开关选择，1对应1－8路、2对应9－16路……8对应57－64路。DIP开关只能有一个数字在ON位置，二个或二个以上无效。需在模块通电前设置完成，或设置后重新断电重启
4）外形尺寸：155×110×60mm （宽×厚×高）
